تعمیر تابلو فرمان آسانسور حیاتیترین اقدام فنی در فرآیند نگهداری و بازسازی سیستمهای انتقال عمودی به شمار میرود؛ زیرا تابلو فرمان به منزله مغز متفکر و مرکز پردازش تمامی سیگنالهای الکتریکی و مکانیکی در کل مجموعه آسانسور است. هرگونه اختلال در عملکرد بردهای میکروکنترلری، درایو کنترل دور موتور (VVVF)، رلههای حفاظتی یا مدارات سری ایمنی، نه تنها حرکت روان کابین را مختل میسازد، بلکه ایمنی جانی مسافران را به طور جدی به خطر میاندازد.
شرکت «اپال آسانسور ویرا» به عنوان مجری تخصصی وبسایت «تعمیر آسانسور دات کام»، با بیش از یک دهه سابقه درخشان در صنعت آسانسور، اخذ عضویت رسمی در اتحادیه کشوری آسانسور و پلهبرقی، دارا بودن گواهینامههای استاندارد ملی و کارنامه درخشان بیش از ۲۰۰ پروژه موفق، نمایندگی رسمی برند معتبر Solarvator را در اختیار دارد.
در این راهنمای جامع، کلیه ابعاد فنی، متدهای نوین عیبیابی و فرآیند تعمیرات این بخش کلیدی را با تکیه بر استانداردهای ۲۰۲۶ به زبانی تخصصی و در عین حال شفاف بررسی میکنیم.
۱. ماهیت و نحوه عملکرد تابلو فرمان آسانسور
تابلو فرمان آسانسور یک محفظه کنترل الکترومکانیکی و الکترونیکی پیشرفته است که وظیفه دریافت، تحلیل و ارسال فرامین را میان دکمههای احضار طبقات، شستیهای داخل کابین، سنسورهای موقعیتسنج، قفلهای ایمنی دربها و موتور کششی یا پمپ هیدرولیک بر عهده دارد.
بدون عملکرد بینقص تابلو فرمان، موتور آسانسور جهت چرخش، میزان شتاب، سرعت پایدار، کاهش سرعت و نقطه توقف دقیق (Leveling) را تشخیص نخواهد داد.
تفاوت ساختاری تابلوهای دو سرعته (AC2) با تابلوهای مجهز به درایو (3VF)
شناخت نوع سیستم کنترلی، نخستین گام در فرآیند تعمیر تابلو فرمان آسانسور به شمار میرود:
- تابلوهای دو سرعته (AC2): در این ساختارهای قدیمیتر، موتور دارای دو سیمپیچ مجزا برای سرعت تند و سرعت کند است. تغییر سرعت از طریق جابهجایی ناگهانی بین دو سیمپیچ صورت میگیرد که منجر به وارد آمدن ضربههای حرکتی (کوبش)، استهلاک مکانیکی قرقرهها و لنتهای ترمز، و جریان مصرفی لحظهای بالا در هنگام استارت میشود. تعمیرات این تابلوها بیشتر بر مدارات کنتاکتوری و رلهای متمرکز است.
- تابلوهای درایودار فرکانس متغیر (3VF / VVVF): در این سیستمهای نوین، اینورتر ولتاژ و فرکانس ورودی به موتور را به طور پیوسته کنترل میکند. شتاب مثبت در زمان شروع حرکت، حرکت یکنواخت با سرعت نامی و شتاب منفی نرم در زمان توقف، مانع از احساس هرگونه ضربه در کابین میگردد. فرآیند تعمیر در این سیستمها تخصصیتر بوده و عیبیابی بخشهای قدرت (ماژولهای IGBT)، بردهای پردازش سیگنال (DSP) و خطاهای نرمافزاری درایو را شامل میشود.
±———————————————————————+
| جریان سیگنال در تابلو فرمان |
| |
| [شستیها و سنسورها] —> [برد اصلی پردازش] —> [درایو VVVF] —> [موتور] |
| | |
| ±——-> [زنجیره سری ایمنی] ——–> [کنتاکتور اصلی] |
±———————————————————————+
۲. کالبدشکافی و قطعهشناسی تخصصی تابلو فرمان و تعمیر تابلو فرمان آسانسور
برای اجرای صحیح عملیات عیبیابی و تعمیر تابلو فرمان آسانسور، شناخت قطعات حساس و علل آسیبپذیری آنها الزامی است:
برد اصلی (Main Logic Board)
برد اصلی حاوی میکروکنترلرها، آیسیهای منطقی، حافظه دائمی (EEPROM) و پورتهای ورودی و خروجی است. وظیفه این قطعه ثبت نوبت احضارها، اولویتبندی حرکتی، کنترل وضعیت دربها و ذخیره تاریخچه خطاهای سیستم منجر به وارد آمدن ضربههای حرکتی (کوبش)، استهلاک مکانیکی قرقرهها و لنتهای ترمز، و جریان مصرفی لحظهای بالا در هنگام استارت میشود. تعمیرات این تابلوها بیشتر بر مدارات کنتاکتوری و رلهای متمرکز است.
- تابلوهای درایودار فرکانس متغیر (3VF / VVVF): در این سیستمهای نوین، اینورتر ولتاژ و فرکانس ورودی به موتور را به طور پیوسته کنترل میکند. شتاب مثبت در زمان شروع حرکت، حرکت یکنواخت با سرعت نامی و شتاب منفی نرم در زمان توقف، مانع از احساس هرگونه ضربه در کابین میگردد. فرآیند تعمیر در این سیستمها تخصصیتر بوده و عیبیابی بخشهای قدرت (ماژولهای IGBT)، بردهای پردازش سیگنال (DSP) و خطاهای نرمافزاری درایو را شامل میشود.
±———————————————————————+
| جریان سیگنال در تابلو فرمان |
| |
| [شستیها و سنسورها] —> [برد اصلی پردازش] —> [درایو VVVF] —> [موتور] |
| | |
| ±——-> [زنجیره سری ایمنی] ——–> [کنتاکتور اصلی] |
±———————————————————————+

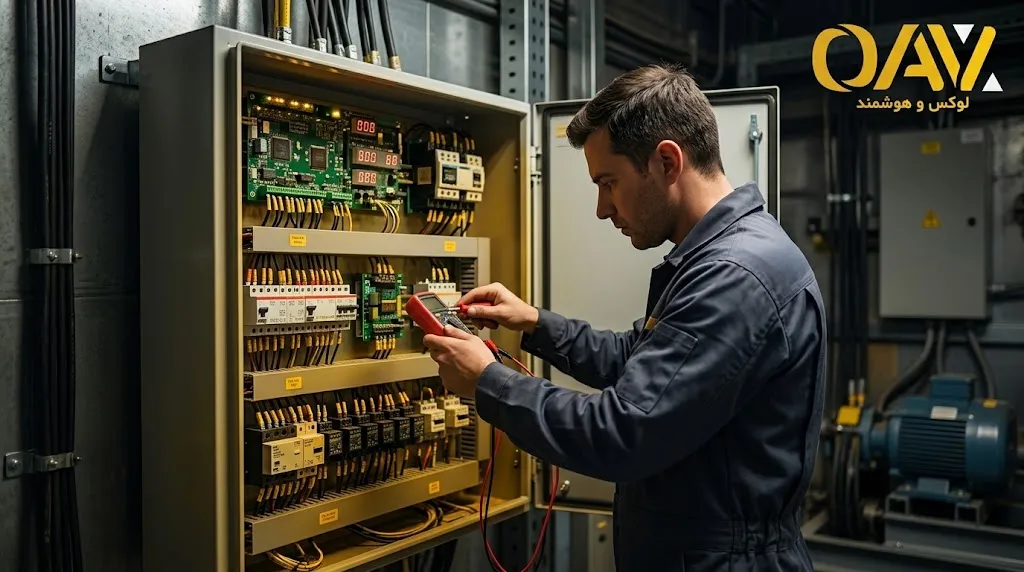

۲. کالبدشکافی و قطعهشناسی تخصصی تابلو فرمان برای تعمیر تابلو فرمان آسانسور
برای اجرای صحیح عملیات عیبیابی و تعمیر تابلو فرمان آسانسور، شناخت قطعات حساس و علل آسیبپذیری آنها الزامی است:
برد اصلی (Main Logic Board)
برد اصلی حاوی میکروکنترلرها، آیسیهای منطقی، حافظه دائمی (EEPROM) و پورتهای ورودی و خروجی است. وظیفه این قطعه ثبت نوبت احضارها، اولویتبندی حرکتی، کنترل وضعیت دربها و ذخیره تاریخچه خطاهای سیستم است. نوسانات شدید ولتاژ، تخلیه بارهای الکترواستاتیک و فرسودگی خازنهای الکترولیتی از عوامل رایج خرابی برد اصلی هستند.
درایو یا اینورتر (Variable Frequency Drive)ری و سوختگی ماسفتهای مبدل ولتاژ، از متداولترین نقصهای این بخش است.
۳. علائم و نشانههای هشداردهنده خرابی تابلو فرمان آسانسور
پیش از توقف کامل سیستم، معمولاً علائمی ظاهر میشوند که نشاندهنده نیاز مبرم به بررسی و تعمیر تابلو فرمان آسانسور هستند:
- توقفهای بیدلیل و خطای ریست مداوم: کابین بدون رسیدن به مقصد، میان طبقات میایستد، چراغهای کابین روشن است اما سیستم فرمان حرکت قبول نمیکند و تابلو پس از چند ثانیه دوباره ریست میشود.
- تکانهای ناگهانی و صدای کوبش در شروع یا توقف: تنظیمات پارامترهای جبرانساز بار (Load Weighing) یا فرکانس استارت درایو بههم ریخته و یا خازنهای باس درایو کارایی خود را از دست دادهاند.
- ناهماهنگی تراز کابین با کف طبقه (Leveling Fault): کابین به اندازه چند سانتیمتر بالاتر یا پایینتر از لبه طبقه متوقف میشود که نشانه خرابی سنسورهای پرچمی دورانداز، آهنرباهای طبقات یا انکودر متصل به موتور است.
- بوی سوختگی، داغ شدن تابلو یا صدای وزوز ممتد بوبینها: نشاندهنده جریانکشی بیش از حد، نیمسوز شدن ترانسفورماتور تغذیه مدار ۲۴ ولت یا فرسودگی کنتاکتورها است.
- اختلال در باز و بستهشدن دربها: دریافت نکردن سیگنال فرمان باز یا بسته شدن از سمت برد کنترل درب (کابین) به دلیل خطای اپتوکوپلرهای ورودی برد اصلی.
بیشتر بدانید:بازسازی آسانسور قدیمی؛ مقایسه هزینه با تعمیر در ۱۴۰۵
۴. جدول مرجع عیبیابی، تحلیل خطا و راهحلهای تعمیراتی
در این بخش جدول مرجع تخصصی برای بررسی عیوب متداول و اقدامات اصلاحی لازم ارائه شده است:
| کد یا ماهیت خطا | علامت بالینی در آسانسور | علت فنی و ریشهای | اقدام اصلاحی و روش تعمیر تخصصی |
|---|---|---|---|
| Safety Circuit Open (قطع مدار ایمنی) | آسانسور مطلقاً حرکتی ندارد و چراغ Safety روی برد خاموش است. | قطع میکروسوئیچ گاورنر، سوئیچ پاراشوت، دکمههای استپ یا سوختن فیوز مدار ۱۱۰ ولت. | اندازهگیری ولتاژ گامبهگام از ترمینال ۱۱۰ ولت تا انتهای سری، تعویض سوئیچ معیوب و تعویض فیوز. |
| Door Lock Fault (خطای قفل درب) | آسانسور چند بار استارت میزند اما راه نمیافتد و سپس خطا میدهد. | عدم هدایت کامل جریان توسط کنتاکت قفل طبقات یا فرسودگی لتههای قفل. | بررسی سلامت تیغههای پلاتین درب طبقات، تنظیم فنر قفل مکانیکی و تمیزکاری گرد و غبار با اسپری مخصوص. |
| Drive Fault / Overcurrent (اضافه جریان درایو) | درایو خطای OC میدهد و موتور پس از کمی زور زدن میایستد. | قفل شدن مکانیکی گیربکس، سوختگی پل دیود/IGBT درایو، یا اتصال کوتاه در کابلهای خروجی به موتور. | تست سلامت ماژول IGBT با مولتیمتر (تست دیود)، بررسی سیمپیچ موتور و روانکاری گیربکس و کفشکها. |
| Phase Loss / Phase Sequence (خطای فاز) | تابلو روشن است اما هیچ کنتاکتوری جذب نمیشود و خطای کنترل فاز فعال است. | دوفاز شدن شبکه، جابهجایی توالی فازها، یا افت ولتاژ شدید برق ورودی موتورخانه. | اندازهگیری ولتاژ خطوط سه فاز با ولتمتر، اصلاح ترتیب فازها و در صورت نقص رله کنترل فاز، تعویض آن. |
| Encoder / Speed Error (خطای فیدبک سرعت) | آسانسور با لرزش شدید شروع به حرکت کرده و بعد از یک ثانیه ترمز میکند. | عدم دریافت پالس از انکودر، قطعی کابل شیلددار فیدبک، یا شل شدن کوپلینگ انکودر. | محکم کردن اتصال مکانیکی انکودر به شفت موتور، تعویض سیمکشی معیوب و تنظیم مجدد پارامترهای حلقه بسته درایو. |
| Thermal / Overtemperature (خطای دمای بالا) | سیستم در ساعات اوج مصرف یا فصول گرم ناگهان خاموش میشود. | بالارفتن دمای هیتسینک درایو، از کار افتادن فنهای خنککننده تابلو یا خرابی ترمیستور موتور. | تعویض فن تابلو و اینورتر، گردگیری هیتسینکها، نصب سیستم تهویه برای موتورخانه و پایش ترمیستور PTC. |
| Leveling Inaccuracy (خطای همسطحی طبقات) | کابین در طبقات بالاتر از حد یا پایینتر میایستد و لبه پله ایجاد میشود. | خرابی سنسورهای دورانداز آهنربایی، تنظیم نبودن فاصله آهنرباها یا تاخیر در پاسخ ترمز مکانیکی. | تنظیم فواصل سنسور پرچمی نسبت به آهنربای چاه، تست دیودهای هرزگرد بوبین مگنت ترمز و کالیبره زمان ترمز. |
۵. مراحل و پروتکل گامبهگام تعمیر تابلو فرمان آسانسور در اپال آسانسور ویرا
فرآیند عیبیابی و تعمیر تابلو فرمان آسانسور در شرکت «اپال آسانسور ویرا» مطابق با استانداردهای EN 81 اروپا و مقررات ملی ساختمان ایران بر پایه ۵ مرحله مهندسی انجام میشود:
[مرحله ۱: ایمنسازی و ثبت خطا]
│
▼
[مرحله ۲: پایش ولتاژ و منبع تغذیه]
│
▼
[مرحله ۳: بررسی زنجیره ایمنی]
│
▼
[مرحله ۴: تعمیر سختافزاری برد و درایو]
│
▼
[مرحله ۵: پارامتردهی و تست زیر بار]
گام اول: ایمنسازی محیط و ثبت تاریخچه خطاهای سیستم (Error Log)
پیش از هرگونه دستکاری فیزیکی و تعمیر تابلو فرمان آسانسور، مهندس تعمیرات سیستم را در حالت بازرسی (Inspection / Revision) قرار داده و دسترسی مسافران را به آسانسور مسدود میکند. با استفاده از پورتهای دیاگ یا صفحه کلید (Keypad) منوی برد اصلی و درایو، کدهای خطای ثبتشده در حافظه استخراج و تحلیل میشوند تا زمینه خرابی مشخص گردد.
گام دوم: بررسی و سنجش دقیق مدارات تغذیه و ولتاژهای کاری برای تعمیر تابلو فرمان آسانسور
تمامی ولتاژهای حیاتی شامل ولتاژ ورودی سه فاز (۳۸۰ الی ۴۰۰ ولت)، ولتاژ خط تغذیه مدار سری ایمنی (۱۱۰ ولت AC یا DC)، خروجی رگولاتورهای منبع تغذیه سوییچینگ (۲۴ ولت DC برای ورودی/خروجیها و ۵ ولت DC برای تغذیه میکروکنترلرها) با تجهیزات کالیبره شده اندازهگیری میشوند. هرگونه ریپل ولتاژ یا افت فرکانسی مورد ردیابی قرار میگیرد.
گام سوم: ردیابی پیوستگی مدار سری ایمنی
با استفاده از روشهای استاندارد ولتاژسنجی متوالی (Step-by-Step Voltage Tracking)، اتصالات زنجیره ایمنی تست شده و میکروسوئیچهای معیوب، شکستگی در کابلهای تراول کابل یا اتصالات اکسیدشده در جعبه رویزیون کابین شناسایی و رفع عیب میشوند. به هیچ عنوان برای تست دائمی، پل زدن (Bypass) مدارهای ایمنی مجاز نیست.
گام چهارم: تعمیرات تخصصی سختافزار بردهای الکترونیکی
در صورت احراز خرابی در بردهای پردازنده یا مدارات مجتمع، قطعات معیوب بر روی میز کار مجهز به سیستمهای ضد الکتریسیته ساکن (ESD) بررسی و ترمیم میشوند:
- تست خازنهای الکترولیتی خشک شده به کمک دستگاه ESR متر.
- بررسی و تعویض اپتوکوپلرهای تفکیککننده سیگنال که دچار افت بهره جریان شدهاند.
- تست و جایگزینی ترانزیستورهای راهانداز رلهها (دارلینگتونها مانند ULN2003/ULN2803).
- تعمیر بردهای گیت درایور و تعویض ماژولهای معیوب IGBT درایو با قطعات فابریک و اصلی.
گام پنجم: تنظیم پارامترهای کنترلی، کالیبراسیون و تست عملیاتی زیر بار
پس از رفع نقصهای سختافزاری، پارامترهای حرکتی درایو از قبیل الگوهای شتابگیری (S-Curve)، فرکانس حامل (Carrier Frequency)، مشخصات الکتریکی موتور (Auto-tuning)، گشتاور راهاندازی (Torque Boost) و زمانبندی باز و بسته شدن ترمز مکانیکی بازبینی و تنظیم دقیق میگردند. در نهایت، آسانسور در حالات بدون بار، نیمهبار و بار نامی تحت آزمونهای دقیق عملکردی قرار میگیرد.

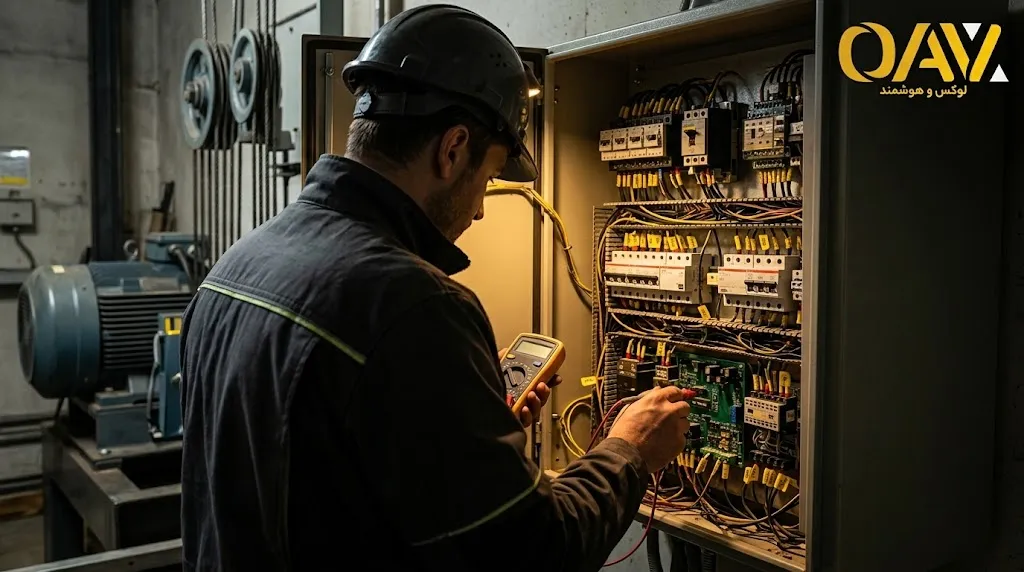

۶. تعمیر و نگهداری سیستم نجات اضطراری (Blackout / ARD)
یکی از متداولترین مواردی که منجر به توقف کارکرد اضطراری آسانسور در زمان قطع برق شبکه میشود، آسیبدیدگی بخش نجات اضطراری است:
خرابی و افت ظرفیت باتریهای پشتیبان
باتریهای سیلد اسید (Sealed Lead-Acid) که وظیفه تأمین انرژی مدار نجات را دارند، طول عمر محدودی (معمولاً بین ۲ تا ۳ سال) داشته و پس از این بازه دچار افت ولتاژ شدید زیر بار میشوند. بررسی دورهای سلامت باتریها و مدار شارژر اتوماتیک (Float Charger) در زمان سرویس ماهانه از غافلگیری در هنگام قطع برق جلوگیری میکند.
خرابی مدار پل اینورتر کمکی و تحریک مگنت ترمز
در فرآیند نجات اضطراری، ولتاژی معادل با نیروی محرکه موتور و سیمپیچ ترمز باید تولید گردد. سوختن ماسفتهای قدرت در بردهای نجات اضطراری یا خرابی سنسورهای تشخیص فاز سبکتر (Light Direction Detection) میتواند موجب عدم توانایی سیستم در حرکت دادن کابین به سمت طبقه شود.
۷. تعمیر یا تعویض تابلو فرمان؟ تحلیل اقتصادی و فنی
یکی از پرسشهای کلیدی مدیران ساختمان این است که آیا تعمیر تابلو فرمان آسانسور توجیه دارد یا باید به طور کامل اقدام به تعویض و نوسازی آن نمود؟
±———————————–+
| تصمیمگیری: تعمیر یا تعویض؟ |
±———————————–+
│
┌─────────────────────────┴─────────────────────────┐
▼ ▼
[ معیارهای انتخاب تعمیرات ] [ معیارهای ضرورت تعویض کامل ]
• عمر تابلو زیر ۱۰ تا ۱۲ سال • فرسودگی عمومی مدارات و سیمکشی
• خرابی قطعات قابلجایگزینی (خازن، درایو، رله) • عدم دسترسی به بردهای الکترونیکی یدکی
• تابلو از نوع 3VF استاندارد • تابلوهای ۲ سرعته قدیمی با کوبش شدید
• هزینه حداکثر ۳۰٪ تابلو نو • تحمیل خرابیهای مکرر و خطرات ایمنی
- زمان مناسب برای تعمیر: اگر عمر کارکرد تابلو فرمان کمتر از ۱۰ الی ۱۲ سال باشد، طراحی آن از نوع درایودار (3VF) بوده و نقص ایجاد شده مربوط به قطعات یدکی استاندارد بازار (مانند کنتاکتور، خازنهای فیلتر، فیوزها، بردهای واسط یا منبع تغذیه) باشد، تعمیرات کاملاً مقرونبهصرفه بوده و هزینهای کمتر از ۲۰ تا ۳۰ درصد خرید یک تابلوی نو را به همراه خواهد داشت.
- زمان ضرورت نوسازی و تعویض کامل: چنانچه تابلو از نوع دو سرعته قدیمی (AC2) بوده که استهلاک شدید مکانیکی را به موتور تحمیل میکند، فیبر مدار چاپی بردهای اصلی دچار سوختگی وسیع و پریدگی خطوط مسی شده باشد، قطعات کنترلر منسوخ شده و نمونههای یدکی آن در بازار یافت نشود، یا آسانسور دائماً به دلایل نامشخص دچار خرابیهای مکرر گردد، تعویض کامل تابلو فرمان با مدلهای مدرن مجهز به درایو و انکودر توجیه فنی و اقتصادی قطعی خواهد داشت.
۸. الزامات نگهداری پیشگیرانه برای افزایش طول عمر تابلو فرمان
رعایت نکات پیشگیرانه تخصصی میتواند تا ۹۰ درصد از خرابیهای غیرمنتظره و هزینههای سنگین تعمیر تابلو فرمان آسانسور جلوگیری به عمل آورد:
- کنترل دما و تهویه موتورخانه: مدارات الکترونیکی و هیتسینک درایوها گرمای قابل توجهی تولید میکنند. دمای داخل موتورخانه آسانسور باید همواره بین ۱۵ تا ۳۲ درجه سانتیگراد حفظ شود. نصب فنهای مکنده گرد و غبار و دستگاه تهویه در تابستان ضروری است.
- اجرای سیستم همبندی و چاه ارت (Grounding): تابلو فرمان باید مستقیماً به یک سیستم ارتینگ پایدار با مقاومت الکتریکی کمتر از ۲ اهم متصل گردد. فقدان ارتینگ استاندارد منجر به آسیب دائمی میکروپروسسورها در برابر بارهای القایی ناشی از عملکرد موتور و تخلیه بارهای صاعقه میشود.
- آچارکشی دورهای و سفت کردن پیچهای ترمینال: لرزشهای دائمی موتورخانه در بلندمدت سبب شل شدن اتصالات سیمکشی در ترمینالهای قدرت و فرمان میشود. اتصالات شل باعث ایجاد جرقه، ذوب شدن پایههای پلاستیکی ترمینال و افت ولتاژ لحظهای میگردند.
- نظافت و پاکسازی گرد و غبار بدون رطوبت: غبارهای ناشی از لنت ترمز یا گرد سیمان معلق در فضا، رطوبت را به خود جذب کرده و باعث ایجاد اتصال کوتاه میکروسکوپی روی بردهای مدار چاپی میشوند. سرویسکاران مجرب با بلوورهای بادی صنعتی و مواد پاککننده غیررسانا مدارها را عاری از غبار میسازند.
بیشتر بدانید:خرابی شستی آسانسور؛ علت کار نکردن دکمه طبقات + راهنمای تعمیر
۹. چرا «اپال آسانسور ویرا» را برای تعمیر تابلو فرمان آسانسور انتخاب کنیم؟
سپردن عملیات عیبیابی و تعمیرات به مراکز غیررسمی ممکن است به دلیل خطاهای انسانی در سیمبندی یا استفاده از قطعات الکترونیکی تقلبی، آسیبهای جبرانناپذیری به موتور و تجهیزات وارد کند. شرکت «اپال آسانسور ویرا» دارای مزیتهای رقابتی زیر است:
- نمایندگی رسمی برند معتبر Solarvator: ما با دسترسی بیواسطه به منابع سختافزاری و نرمافزاری، قطعات اصلی و بردهای شرکتی را با تضمین اصالت عرضه میکنیم.
- بیش از یک دهه تجربه مستند و ۲۰۰ پروژه فعال: اجرای موفقیتآمیز پروژههای استانداردسازی، بازسازی و تعمیرات در برجهای مسکونی، تجاری و بیمارستانی سراسر کشور.
- کادر مهندسی مجهز به تجهیزات تست پیشرفته: بهرهگیری از اسیلوسکوپهای دیجیتال، دستگاههای تستر IGBT، کالیبراتورهای انکودر و شبیهسازهای وضعیت چاهک جهت عیبیابی دقیق در کمترین زمان ممکن.
- ارائه گارانتی کتبی خدمات و پشتیبانی ۲۴ ساعته: تمام بردهای تعمیر شده و قطعات تعویض شده توسط تیم ما تحت پوشش ضمانت معتبر بوده و واحد امداد ۲۴ ساعته همواره آماده پاسخگویی به موارد اضطراری است.
