تعمیر ترمز موتور آسانسور یکی از حساسترین و کلیدیترین اقدامات در فرایند سرویس و نگهداری سیستمهای انتقال عمودی به شمار میرود که نقش مستقیمی در حفظ جان مسافران و ایمنی کلی ساختمان دارد. سیستم ترمز الکترومکانیکی آسانسور وظیفه دارد در هنگام توقف کابین در طبقات یا در مواقع اضطراری مانند قطع ناگهانی برق، محور موتور را با قدرت کامل قفل کرده و از هرگونه لغزش یا جابهجایی ناخواسته جلوگیری کند.
هرگونه اختلال، سایش نامتقارن لنت، کاهش خاصیت مغناطیسی بوبین یا عدم تنظیم دقیق فاصله هوایی میتواند منجر به حوادث غیرقابل جبران، لرزش کابین و عدم همسطحی دقیق با کف طبقات شود. به همین دلیل، بررسی دورهای و شناخت علل خرابی و روشهای رفع عیب این قطعه برای مدیران ساختمان و تکنسینهای فنی ضرورتی انکارناپذیر است.
ترمز موتور آسانسور چیست و مکانیزم عملکرد آن چگونه است؟
ترمز موتور آسانسور یک سامانه مکانیکی-مغناطیسی با مکانیزم «معمولاً بسته» (Normally Closed یا Fail-Safe) است. بدین معنا که در حالت عادی، فنرهای قدرتمند فولادی کفشکها یا لنتهای ترمز را با فشار بالا روی دیسک یا فلایویل موتور فشرده نگه میدارند تا کابین ثابت بماند.
تنها زمانی که تابلو فرمان آسانسور دستور حرکت صادر میکند، جریان الکتریکی به بوبین (سیمپیچ مگنت) ارسال میشود. میدان مغناطیسی ایجادشده بر نیروی فنرها غلبه کرده و با عقب کشیدن کفشکها، شفت موتور آزاد شده و چرخش آغاز میگردد. به محض قطع فرمان حرکت یا رخ دادن هر نوع خطای ایمنی، جریان بوبین قطع شده و فنرها بلافاصله دیسک ترمز را متوقف میکنند.
اجزای اصلی تشکیلدهنده سیستم ترمز آسانسور برای تعمیر ترمز موتور آسانسور
یک سیستم ترمز استاندارد از چندین قطعه مکانیکی و الکتریکی تشکیل شده است که هماهنگی دقیق آنها ضامن توقف نرم و ایمن آسانسور خواهد بود:
- بوبین یا سیمپیچ ترمز (Brake Coil): تولیدکننده میدان مغناطیسی برای باز کردن فکهای ترمز.
- کفشکها و لنتهای ترمز (Brake Shoes & Pads): سطوح اصطکاکی مقاوم در برابر حرارت بالا که مستقیماً با دیسک یا کاسه ترمز درگیر میشوند.
- فنرهای فشاری (Compression Springs): اعمالکننده نیروی مکانیکی لازم جهت بستن ترمز در زمان قطع برق.
- هسته متحرک و پیستون (Plunger): انتقالدهنده نیروی مغناطیسی به بازوهای مکانیکی.
- میکروسوییچ ترمز (Brake Microswitch): ناظر وضعیت باز یا بسته بودن ترمز و ارسال فیدبک به تابلو فرمان.
- پیچهای رگلاژ و تنظیم: ابزارهای تنظیم دستی میزان فشردگی فنر و فاصله هوایی (Air Gap).
بیشتر بدانید:چرا سرویس دوره ای آسانسور اهمیت دارد؟

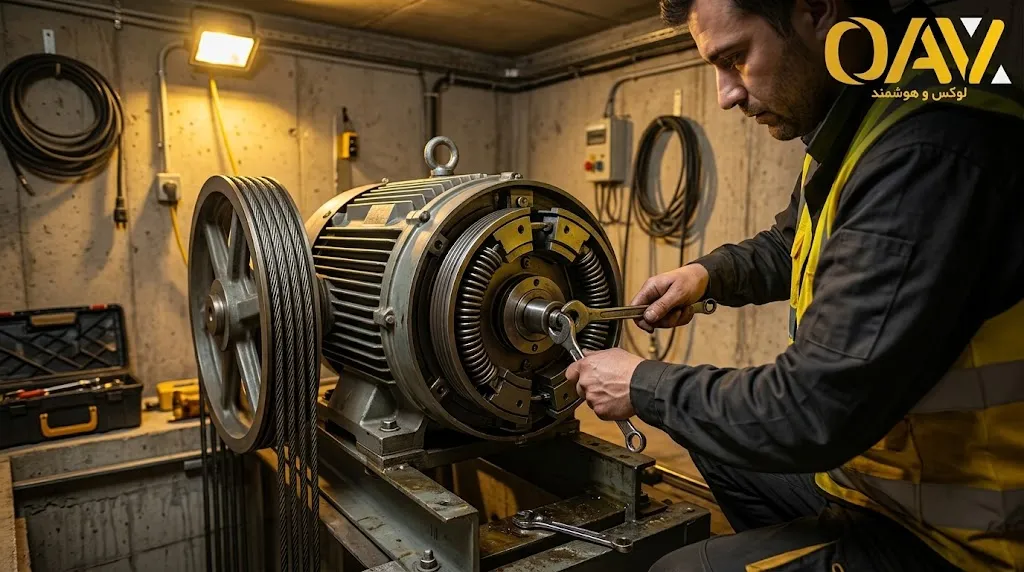

نشانهها و علائم نیاز به تعمیر ترمز موتور آسانسور
تشخیص زودهنگام خرابی ترمز مانع از خسارات سنگین به موتور و تابلو فرمان میشود. در صورت مشاهده هر یک از علائم زیر برای تعمیر ترمز موتور آسانسور، بررسی فوری توسط کارشناس الزامی است:
۱. عدم همسطح شدن کابین با طبقه (تراز نبودن)
اگر کابین آسانسور هنگام توقف چند سانتیمتر بالاتر یا پایینتر از سطح طبقه بایستد و این اختلاف در طبقات مختلف یا در بارهای متغیر متفاوت باشد، یکی از دلایل اصلی، تنظیم نبودن گشتاور ترمز یا لغزش لنت روی دیسک است.
۲. صدای کوبش یا جیغ در لحظه توقف و حرکت
صدای ضربه محکم (کوبش) نشاندهنده رهاسازی یا درگیری بیش از حد سخت مگنت و تنظیم نبودن فنرهاست. همچنین صدای سوت یا جیغ ممتد هنگام باز و بسته شدن فکها، حاکی از سایش لنت تا رسیدن به بدنه فلزی یا آلودگی سطح اصطکاک به گرد و غبار و روغن است.
۳. سر خوردن یا حرکت آرام کابین پس از توقف
اگر کابین پس از توقف کامل، به آرامی به سمت بالا یا پایین حرکت کند (Drifting)، نشانهای بسیار خطرناک از فرسودگی شدید لنت، شکستگی فنرها یا چرب شدن دیسک ترمز است که نیاز به مداخله فوری و توقف استفاده از آسانسور دارد.
۴. داغ شدن غیرعادی بوبین و مگنت ترمز
حرارت بیش از حد در قسمت بوبین معمولاً ناشی از دوپارگی ولتاژ تغذیه (مشکل مدار رکتیفایر)، گیرپاژ مکانیکی اهرمها یا نیمسوز شدن سیمپیچ مگنت است که در صورت نادیده گرفتن، موجب سوختن کامل قطعه خواهد شد.
دلایل اصلی خرابی و نیاز به تعمیر ترمز موتور آسانسور
آسیبهای وارده به ترمز آسانسور غالباً ناشی از استهلاک طبیعی، عدم سرویس منظم یا تنظیمات غیراصولی است. مهمترین این عوامل عبارتند از:
- سایش و اتمام ضخامت لنتها: در اثر ترمزگیریهای متوالی، مواد اصطکاکی لنت خورده شده و کارایی ترمز به شدت افت میکند.
- تنظیم نامناسب فاصله هوایی (Air Gap): اگر فاصله بین هسته و بوبین بیش از حد مجاز باشد، مگنت توانایی باز کردن ترمز را نخواهد داشت و در نتیجه لنت روی دیسک در حال چرخش کشیده شده و میسوزد.
- نفوذ روغن و گریس گیربکس به محفظه ترمز: نشتی از کاسهنمد شفت موتور و پاشش روغن روی لنت و دیسک، ضریب اصطکاک را از بین برده و باعث سرخوردگی ترمز میشود.
- ضعف مدار تغذیه و برد ترمز در تابلو: نوسانات ولتاژ، خرابی رکتیفایر و عدم اعمال ولتاژ نگهدارنده (Holding Voltage) پس از ولتاژ جذب اولیه (Pick-up Voltage) موجب داغ شدن و سوختن بوبین میشود.
- خستگی و شکستگی فنرهای فشاری: گذشت زمان و تنشهای مداوم سبب از بین رفتن خاصیت ارتجاعی فنرها یا شکستن آنها میگردد.
مراحل و فرایند تخصصی تعمیر ترمز موتور آسانسور
تعمیر ترمز موتور آسانسور و رگلاژ این سیستم فرآیندی کاملاً مهندسی است و باید با ابزارهای دقیق و رعایت کامل شیوهنامههای ایمنی انجام گیرد:
[قطع برق و مهار مکانیکی کابین]
↓
[اندازهگیری و عیبیابی فاصله هوایی (فیلرگیری)]
↓
[بررسی سلامت لنتها و تعویض در صورت فرسودگی]
↓
[سرویس و روانکاری اصولی بازوها و پینها]
↓
[تست مقاومت عایقی و عملکرد الکتریکی بوبین]
↓
[تنظیم نهایی کورس، گشتاور فنر و همزمانی فکها]
↓
[تست بار و لود کامل در شرایط استاندارد]
۱. اندازهگیری و رگلاژ فاصله هوایی (Air Gap) برای تعمیر ترمز موتور آسانسور
تکنسین متخصص با استفاده از فیلرهای کالیبرهشده، فاصله دقیق میان هسته متحرک و ثابت را در هر دو فک اندازهگیری میکند. این مقدار معمولاً طبق دستورالعمل سازنده بین ۰.۲ تا ۰.۵ میلیمتر تنظیم میشود تا باز شدن ترمز با کمترین صدا و بدون کشیدگی لنت صورت پذیرد.
۲. تعویض یا لنتکوبی استاندارد کفشکها
در صورت رسیدن ضخامت لنت به حد بحرانی، کفشکها باز شده و لنتهای نسوز با ضریب اصطکاک استاندارد و مقاومت حرارتی بالا جایگزین میشوند. سطح لنتها باید پیش از نصب کاملاً پرداخت و تمیز شود.
۳. بررسی و تست ولتاژ بوبین ترمز در تعمیر ترمز موتور آسانسور
بررسی ولتاژ جذب (Pick-up) و ولتاژ نگهدارنده (Holding) با مولتیمتر دقیق الزامی است. عدم کاهش ولتاژ پس از باز شدن ترمز، موجب تلفات حرارتی شدید و خرابی زودهنگام سیمپیچ میگردد.
۴. تنظیم متقارن قدرت فنرها و همزمانی باز شدن
فشردگی فنرها باید به گونهای با پیچهای تنظیم رگلاژ شود که هر دو فک چپ و راست به صورت کاملاً همزمان و با نیروی یکسان عمل کنند؛ در غیر این صورت گشتاور نامتقارن به شفت وارد آمده و یک سمت لنت زودتر فرسوده میشود.
مقایسه سیستم ترمز در موتورهای گیربکسدار و گیرلس برای تعمیر ترمز موتور آسانسور
| ویژگی و شاخص | ترمز موتور گیربکسدار (Geared) | ترمز موتور بدون گیربکس (Gearless) |
|---|---|---|
| نوع مکانیزم | درام/کاسهای با دو بازوی خارجی | دیسکی دوبل (Double Disc/Caliper) |
| دقت فاصله هوایی | ۰.۳ تا ۰.۶ میلیمتر | بسیار حساس (۰.۱۵ تا ۰.۳ میلیمتر) |
| سطح صدا در عملکرد | متوسط تا نسبتاً بالا | فوقالعاده بیصدا و نرم |
| پیچیدگی تعمیرات | متوسط و وابسته به اهرمبندی مکانیکی | بالا و نیازمند تجهیزات کالیبراسیون تخصصی |
| تجهیزات نظارتی | عمدتاً مکانیکی یا تکمیکروسوییچ | میکروسوییچهای دوگانه القایی/نوری مجزا برای هر فک |
| حساسیت به آلودگی | متوسط | بسیار حساس به گردوغبار و روغن |

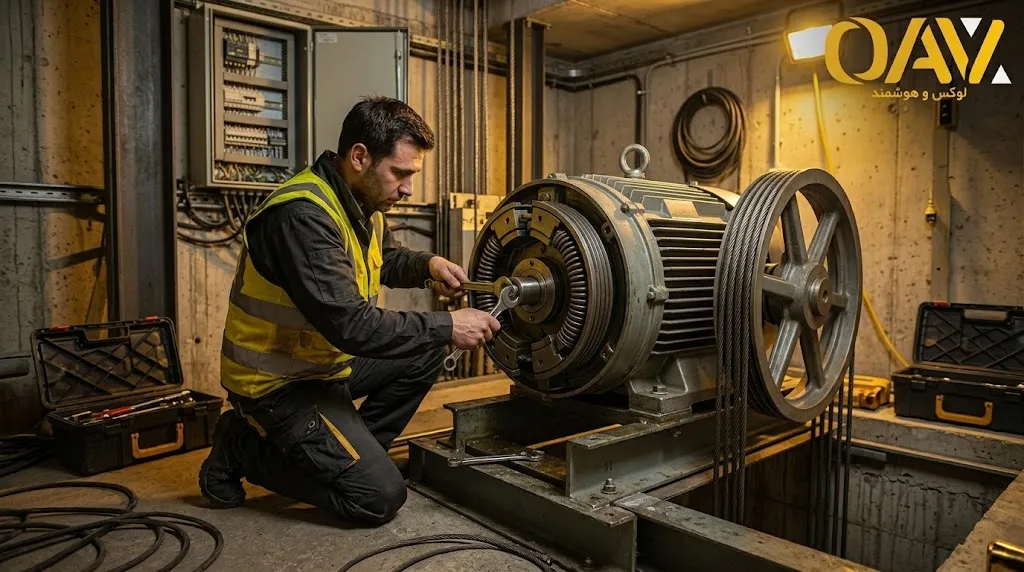

خطرات ناشی از سهلانگاری در سرویس و تعمیر ترمز موتور آسانسور
ترمز موتور، نخستین و مهمترین سد دفاعی آسانسور در برابر شتاب ناخواسته کابین (Unintended Car Movement – UCM) است. نادیده گرفتن علائم خرابی یا سپردن تعمیرات به افراد غیرمتخصص میتواند پیامدهای ناگواری به دنبال داشته باشد:
- حرکت ناگهانی کابین با درهای باز: در صورت نگهنداشتن وزن بار توسط ترمز، کابین ممکن است به سمت بالا یا پایین حرکت کرده و مسافران را در حین ورود یا خروج دچار سانحه کند.
- سقوط یا برخورد کابین با ضربهگیرها (بافرها): نقص ترمز در شرایط اضافهبار میتواند منجر به عبور کابین از حد مجاز شود.
- آسیب به شفت و فلکه اصلی موتور: اصطکاک فلز با فلز در صورت ساییدگی کامل لنت، سطح درام یا دیسک موتور را شیاردار و غیرقابل استفاده میکند.
- تحمیل هزینههای سنگین تعویض کامل موتور: کشیده شدن مداوم ترمز در حین حرکت، بار اضافی شدیدی به سیمپیچ اصلی موتور وارد کرده و موجب سوختن استاتور میشود.
استانداردهای ایمنی و نکات فنی در تعمیر ترمز طبق استاندارد ملی ISIRI 6303-1
مطابق با ضوابط استاندارد ملی آسانسور ایران و استاندارد بینالمللی EN 81-20/50:
۱. سیستم ترمز باید قادر باشد به تنهایی کابین را با ۱۲۵ درصد ظرفیت نامی در سرعت کامل در مسیر نزولی متوقف و ثابت نگه دارد.
۲. ترمز الکترومکانیکی باید دارای حداقل دو مجموعه مستقل مکانیکی (دو فک یا دو کالیپر مجزا) باشد تا در صورت خرابی یکی از بخشها، بخش دیگر ظرفیت کاهش سرعت لازم را حفظ کند.
۳. استفاده از هرگونه قطعه غیرفابریک یا لنتهای غیرمجاز حاوی آزبست بر خلاف قوانین استاندارد است.
چرا اپال آسانسور ویرا انتخابی مطمئن برای تعمیر ترمز موتور آسانسور است؟
شرکت فنیمهندسی اپال آسانسور ویرا (تعمیر آسانسور دات کام) با بیش از ۱۰ سال سابقه درخشان در طراحی، نصب، فروش و نگهداری تخصصی انواع آسانسورهای کششی و هیدرولیک، بالاترین سطح ایمنی را برای ساختمان شما تضمین میکند.
مزایای بهرهمندی از خدمات شرکت ما:
- تعهد به استاندارد و ایمنی: دارنده گواهینامه معتبر استاندارد ملی و عضو رسمی اتحادیه کشوری آسانسور و پلهبرقی.
- رزومه معتبر: اجرای موفقیتآمیز بیش از ۲۰۰ پروژه بزرگ مسکونی، تجاری و صنعتی در سراسر کشور.
- تأمین قطعات اصیل: نماینده رسمی برند بینالمللی Solarvator چین در ایران و تأمینکننده مستقیم قطعات اورجینال.
- تیم کارشناسی مجرب: بهرهگیری از تکنسینهای آموزشدیده و مجهز به تجهیزات دقیق اندازهگیری و کالیبراسیون.
- پشتیبانی سریع و متعهدانه: ارائه خدمات عیبیابی دقیق و تحویل پروژهها در سریعترین زمان ممکن.
بیشتر بدانید:تعمیر موتور گیربکس آسانسور (عیب یابی تخصصی + هزینه ۱۴۰۵)
نتیجهگیری تعمیر ترمز موتور آسانسور
ترمز موتور آسانسور قطعهای نیست که بتوان تعمیر یا نگهداری آن را به تعویق انداخت. کوچکترین نشانه از قبیل تراز نبودن کابین، صداهای غیرعادی و بوی سوختگی باید به عنوان هشداری جدی تلقی شود. انجام سرویسهای ماهانه منظم، فیلرگیری دورهای و سنجش سلامت لنت و بوبین ترمز نه تنها آرامش و امنیت کاربران را حفظ میکند، بلکه طول عمر مفید موتور و کل سیستم آسانسور را به شکل چشمگیری افزایش میدهد و از رسیدن به مرحله تعمیر ترمز موتور آسانسور جلوگیری میکند.
