تعمیر قفل درب آسانسور

تعمیر قفل درب آسانسور نقشی بنیادین در تضمین سلامت جانی مسافران و عملکرد پیوسته سیستم‌های جابه‌جایی عمودی ایفا می‌کند. قفل درب به عنوان قلب مدار ایمنی، تا زمانی که از بسته‌شدن کامل لته‌ها اطمینان حاصل نکند، اجازه حرکت به کابین را نخواهد داد.
نقص فنی در این قطعه نه تنها می‌تواند به توقف‌های ناگهانی، قفل شدن سرنشینان در طبقات و هشدارهای مداوم تابلو فرمان منجر شود، بلکه در سناریوهای بحرانی خطرات سقوط در چاهک را به همراه دارد.
شرکت مهندسی اپال آسانسور ویرا (تعمیر آسانسور دات کام) با تکیه بر سال‌ها تجربه در صنعت آسانسور، در این مقاله تخصصی تمام ابعاد مربوط به عیب‌یابی، نشانه‌های خرابی، روش‌های رفع عیب و هزینه‌های این فرایند حساس را بررسی می‌کند تا مدیران ساختمان و ساکنان بتوانند در زمان بروز بحران، تصمیمی ایمن و هوشمندانه اتخاذ نمایند.

قفل درب آسانسور چیست و چگونه کار می‌کند؟

قفل درب آسانسور یا اینترلاک (Interlock)، یک مکانیزم دوگانه الکتریکی و مکانیکی است که با هدف جلوگیری از باز شدن درب طبقه در زمان عدم حضور کابین و همچنین مسدودسازی فرمان حرکت آسانسور پیش از چفت شدن کامل زبانه قفل طراحی شده است.

در تمامی استانداردهای بین‌المللی نظیر EN 81 اروپا و مقررات استاندارد ملی آسانسور ایران، قفل درب به عنوان بخش اصلی سری استپ یا همان مدار ایمنی شناخته می‌شود. عملکرد این قطعه به گونه‌ای است که ابتدا یک اهرم یا زبانه به صورت مکانیکی وارد فریم درب شده و پس از درگیر شدن کامل، تیغه‌ها یا پلاتین‌های الکتریکی (کنتاکت) به یکدیگر متصل می‌شوند. با بسته شدن این مدار الکتریکی، جریان ایمنی به تابلو فرمان مخابره شده و موتور اجازه چرخش پیدا می‌کند.

انواع مکانیزم‌های قفل در درب‌های لولایی و اتوماتیک

مکانیزم قفل بر اساس نوع کاربری درب‌ها در صنعت آسانسور به دو گروه عمده تقسیم می‌شود:

• قفل درب‌های لولایی (نیمه‌اتوماتیک): این قفل‌ها معمولاً در بالای چهارچوب درب لولایی طبقات نصب می‌شوند. باز شدن آن‌ها توسط یک بازوی مکانیکی به نام مگنت دربازکن (کمان درب) که روی کابین سوار شده انجام می‌گیرد. با رسیدن کابین به طبقه، کمان برق‌دار منبسط شده و ضامن قفل را آزاد می‌کند.
• قفل درب‌های تمام اتوماتیک (تلسکوپی و سنترال): در سیستم‌های اتوماتیک، قفل لته‌ها بر روی مکانیزم محرک سر درب (مکانیزم ساسپکشن) مستقر است. در این حالت، لته‌های درب طبقه به واسطه کلاچ درب کابین قفل‌گشایی شده و به همراه درب کابین به نرمی باز و بسته می‌شوند.

[حرکت کابین به سمت تراز طبقه]

↓

[فعال‌سازی کمان یا مکانیزم کلاچ درب کابین]

↓

[آزادسازی زبانه مکانیکی قفل درب طبقه]

↓

[قطع اتصال کنتاکت الکتریکی و توقف کابین]

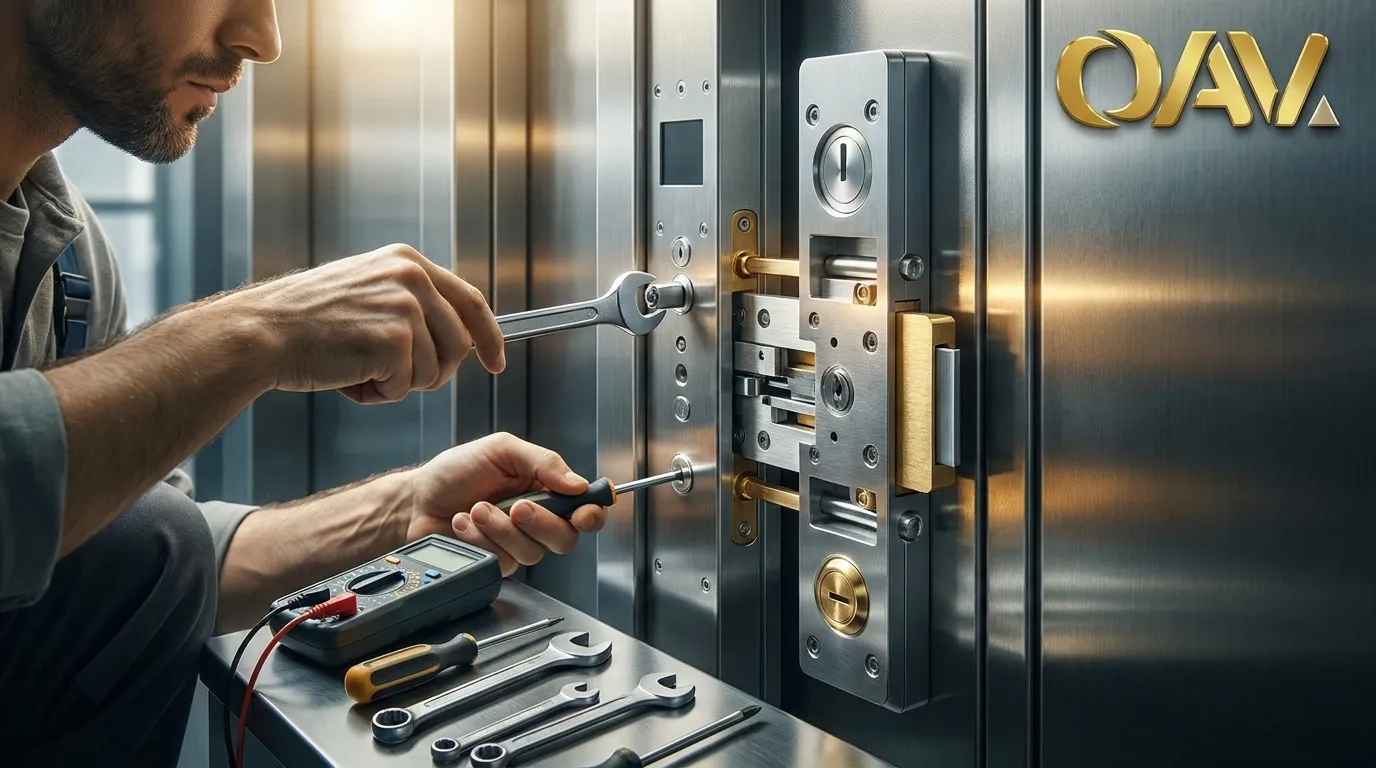

اجزای داخلی تشکیل‌دهنده قفل درب

برای درک بهتر نیازمندی‌های این سیستم، آشنایی با اجزای داخلی آن ضروری است:

• زبانه قفل (Latch): بخش فلزی محکم که وظیفه نگه‌داشتن مکانیکی درب را بر عهده دارد.
• کنتاکت یا پلاتین‌های ایمنی: قطعات مسی یا برنجی با روکش رسانا که وضعیت قفل بودن را به مدار الکتریکی اطلاع می‌دهند.
• فنرهای برگشت: تامین‌کننده فشار لازم جهت بازگشت سریع زبانه به حالت بسته پس از ترک طبقه.
• غلتک و اهرم فشاری: واسط فیزیکی میان کمان کابین و مکانیزم داخلی قفل درب طبقه.

مهم‌ترین نشانه‌های خرابی قفل درب آسانسور

شناسایی زودهنگام خرابی‌ها از تحمیل هزینه‌های سنگین‌تر به آسانسور و بروز حوادث ناگوار جلوگیری می‌کند. اگر با هر یک از علائم زیر مواجه شدید، ضرورت تعمیر قفل درب آسانسور به شکل اضطراری باید مد نظر قرار گیرد:

• حرکت نکردن آسانسور با وجود بسته بودن ظاهری درب‌ها: اگر درب لولایی را بسته‌اید ولی چراغ کابین تغییر وضعیت نمی‌دهد و فرمانی اجرا نمی‌شود، مدار کنتاکت قفل برقرار نشده است.
• باز شدن درب طبقه بدون حضور کابین: این وضعیت فوق‌العاده پرخطرترین ایراد در این بخش است و علت اصلی سقوط مسافران در چاهک تلقی می‌شود.
• شنیده شدن صدای تق‌تق یا برخورد فلز هنگام بسته شدن درب: نشان‌دهنده خارج شدن زبانه قفل از رگلاژ، فرسودگی فنرها یا شکستن غلتک قفل است.
• توقف ناگهانی کابین حین حرکت بین طبقات: تکان‌های کابین می‌تواند باعث قطعی لحظه‌ای کنتاکت فرسوده قفل یکی از طبقات شده و مدار ایمنی را فوراً قطع کند.
• کد خطای مدار ایمنی در تابلو فرمان: در اکثر تابلوهای میکروپروسسوری، کدهایی مانند خطا در کنتاکت دو شاخ درب یا فاز مدار ایمنی نمایش داده می‌شود.

علل اصلی خرابی و نیاز به تعمیر قفل درب آسانسور

قفل‌ها از پرکاربردترین قطعات مکانیکی و برقی در طول روز هستند. دلایل متعددی در ایجاد آسیب به این سیستم دخیل هستند که مهم‌ترین آن‌ها عبارت‌اند از:

سایش مکانیکی و استهلاک قطعات

با هر بار ورود و خروج کابین، زبانه و اهرم قفل ده‌ها بار حرکت می‌کنند. با گذشت زمان، فنرهای داخلی الاستیسیته خود را از دست داده و زبانه‌ها دچار ساییدگی می‌شوند. در ساختمان‌های پرتردد، عدم بازدیدهای دوره‌ای این روند را به شدت تسریع می‌کند.

اکسیداسیون، دوده و کثیفی پلاتین‌ها

محیط چاهک آسانسور مستعد نشستن گرد و غبار، پرز و رطوبت است. رسوب آلودگی یا ایجاد جرقه بر روی پلاتین‌های مسی قفل موجب دوده زدن و اکسیداسیون سطح رسانا شده و هدایت الکتریکی در مدار ایمنی مختل می‌گردد. در این سناریو، بدون انجام تنظیم و تعمیر قفل درب آسانسور، انتقال سیگنال ممکن نیست.

به هم خوردن تنظیمات کمان درب بازکن

کمان درب یا مگنت نصب شده بر روی کابین باید در فاصله میلی‌متری دقیق نسبت به غلتک قفل قرار داشته باشد. چنانچه تراز کابین به مرور زمان تغییر کند یا پیچ‌های کمان شل شوند، فشار نامتعارفی به قفل وارد شده و اهرم مکانیکی آن می‌شکند.

استفاده نادرست، کوبیدن درب و دستکاری مسافران

کوبیدن محکم درب‌های لولایی، نگه‌داشتن درب با وارد کردن فشار به زبانه و یا تلاش افراد متفرقه برای باز کردن قفل از دلایل شایع خرابی زودرس این قطعات به شمار می‌روند.

خطرات به تعویق انداختن تعمیر قفل درب آسانسور

سهل‌انگاری در زمینه رسیدگی به ایرادات قفل درب، خطرات جانی و فنی غیرقابل جبرانی در بر دارد. این خطرات عبارت‌اند از:

1. سقوط افراد به داخل چاهک آسانسور: اگر قفل مکانیکی به درستی عمل نکند، ممکن است مسافری درب را در طبقه‌ای باز کند که کابین در آن حضور ندارد.
2. سندرم باز شدن درب حین حرکت: اختلال در چفت‌شدن درب طبقات می‌تواند در حین عبور با سرعت کابین، منجر به کشیدگی لباس یا اعضای بدن به داخل چاهک شود.
3. سوختن پلاتین‌های تابلو فرمان: اتصالات ناقص و نوسانات مکرر در مدار قفل، باعث ایجاد آرک الکتریکی شده و به بردهای حساس کنترل آسانسور صدمه می‌زند.
4. توقف مسافران میان طبقات: قطع و وصل ناگهانی مدار ایمنی قفل، آسانسور را در حین کار در میانه چاهک قفل کرده و ترس و اضطراب سرنشینان را به همراه دارد.

بیشتر بدانید:تعمیر تابلو فرمان آسانسور + [هزینه ۱۴۰۵ و عیب‌یابی]

مراحل تخصصی تعمیر قفل درب آسانسور توسط مهندسان

اجرای فرآیند تعمیر قفل درب آسانسور نیازمند رعایت الزامات سفت‌وسخت ایمنی است و هرگز نباید توسط افراد غیرمتخصص صورت پذیرد. مراحل گام‌به‌گام تکنسین‌ها به شرح زیر است:

[مرحله ۱: ایمن‌سازی و قطع برق موتور]

↓

[مرحله ۲: بررسی چشمی زبانه و اهرم‌ها]

↓

[مرحله ۳: تست ولتاژ و اهم پلاتین‌ها]

↓

[مرحله ۴: تمیزکاری، تعویض یا رگلاژ قطعات]

↓

[مرحله ۵: تست نهایی مدار ایمنی زیر بار]

۱. ایمن‌سازی چاهک و قطع برق سه فاز

پیش از آغاز هرگونه مداخله فنی، کلید اصلی برق آسانسور در موتورخانه خاموش شده و کابین در تراز ایمن تثبیت می‌گردد تا از هرگونه حرکت ناخواسته ممانعت شود.

۲. بررسی فیزیکی و مکانیکی قفل

تکنسین به بررسی هم‌پوشانی زبانه و نشیمنگاه آن بر روی لنگه درب می‌پردازد. طبق ضوابط استاندارد، زبانه باید حداقل به میزان ۷ تا ۱۰ میلی‌متر با چهارچوب درگیر شود تا قفل شدن مکانیکی درب تایید گردد.

۳. سنباده‌زنی، شست‌وشو و تعویض پلاتین‌ها

در صورت اکسید شدن تیغه‌های اتصال، با استفاده از اسپری‌های مخصوص کنتاکت‌شور و سمباده بسیار نرم، جرم و لایه اکسیدی پلاتین برطرف می‌شود. اگر پلاتین بیش از حد نازک شده یا دچار تغییر شکل حرارتی باشد، جایگزینی آن الزامی است.

۴. تنظیم فنرها و رگلاژ کمان

کشش فنرها باید به نحوی کالیبره شود که زبانه با سرعت و نرمی کافی به وضعیت قفل بازگردد. هم‌زمان، زاویه و فاصله بازشوی کمان مگنت تنظیم می‌شود تا باز و بسته شدن لته‌ها کاملاً بدون ضربه انجام گیرد.

۵. تست بار و بررسی یکپارچگی مدار ایمنی

پس از اتمام فرایند تعمیر قفل درب آسانسور، چندین بار آزمون فیزیکی صورت می‌گیرد. تکنسین بررسی می‌کند که آیا در صورت باز بودن درب به اندازه چند میلی‌متر، امکان استارت موتور وجود دارد یا خیر. سیستم تنها در صورتی تحویل ساختمان داده می‌شود که تمامی تست‌های استانداردی با موفقیت ثبت شوند.

جدول مقایسه مشکلات رایج، علل و نحوه رفع خرابی قفل درب آسانسور

عوامل موثر بر هزینه تعمیر قفل درب آسانسور

تعیین بهای خدمات رفع نقص و تعمیر قفل درب آسانسور به مولفه‌های مختلفی وابستگی دارد و نمی‌توان برای تمامی پروژه‌ها قیمت یکسانی اعلام نمود:

• نوع درب آسانسور: تعمیر سیستم قفل درب‌های اتوماتیک به دلیل پیچیدگی‌های مکانیزم ساسپکشن و برد کنترل سر درب، فرآیندی تخصصی‌تر نسبت به درب‌های سنتی لولایی است و روی تعرفه تاثیر دارد.
• میزان استهلاک و نیاز به تعویض قطعه: گاهی ایراد تنها با یک رگلاژ ساده و تمیزکاری کنتاکت برطرف می‌شود. اما در صورت شکستن بدنه چدنی یا سوختن مغزی قفل، نیاز به تامین قطعات اورجینال وجود دارد.
• تعداد طبقات درگیر: در صورتی که عدم کارکرد صحیح آسانسور ناشی از شل شدن کمان و آسیب دیدن قفل چندین طبقه باشد، حجم ساعت کاری تیم فنی و متریال مصرفی افزایش می‌یابد.
• کیفیت و اصالت متریال یدکی: استفاده از کنتاکت‌های نقره، فنرهای باکیفیت و برندهای معتبر بین‌المللی موجب افزایش طول عمر قفل شده و هزینه اقتصادی بالاتری نسبت به قطعات بازاری متفرقه دارد.

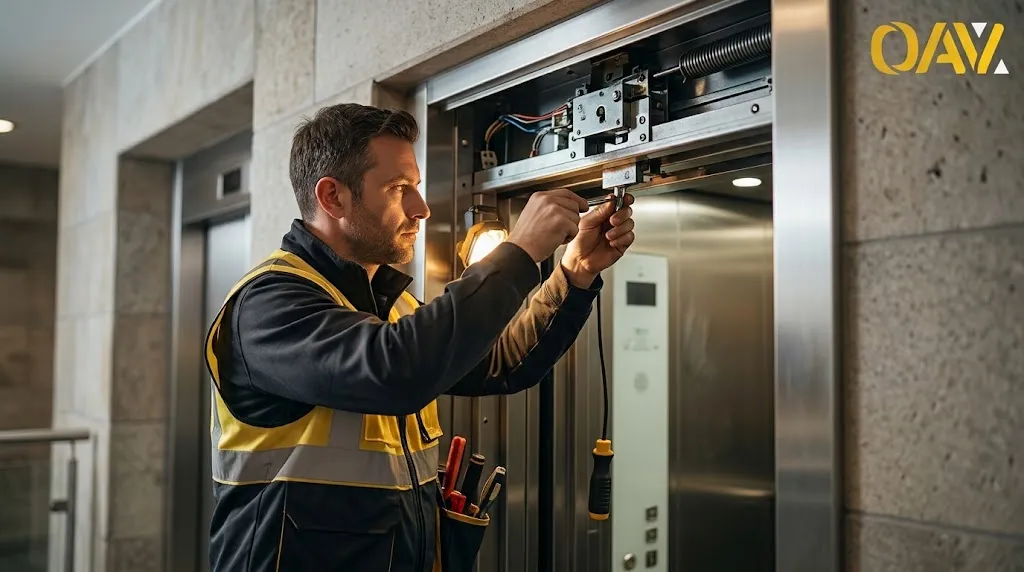

اهمیت استفاده از قطعات استاندارد در قفل درب

قفل درب یک قطعه ساده تزیینی نیست؛ بلکه یک تجهیز استانداردی اجباری است. متاسفانه برخی مجریان با استفاده از سیم‌های جامپر (پل زدن کنتاکت درب) تلاش می‌کنند تا آسانسور را به طور موقت راه بیندازند. پل زدن قفل درب طبقات یک تخلف آشکار و فاجعه‌آفرین است؛ زیرا آسانسور با درب باز حرکت خواهد کرد و سقوط اشخاص یا اشیا به داخل چاه حتمی است.

همواره تاکید می‌شود که تعمیر قفل درب آسانسور باید با استفاده از اجزای دارای تاییدیه استاندارد ملی، برچسب اصالت کالا و تست‌های کنترل کیفی انجام شود تا ایمنی ساکنان تضمین گردد.

چرا اپال آسانسور ویرا بهترین انتخاب برای تعمیر قفل درب آسانسور است؟

شرکت فنی‌مهندسی اپال آسانسور ویرا (تعمیر آسانسور دات کام) به عنوان یکی از پیشگامان صنعت آسانسور در کشور، بالاترین استانداردها را در ارائه خدمات تعمیراتی اعمال می‌کند:

• بیش از ۱۰ سال سابقه تخصصی: تسلط بر تکنولوژی و نحوه چینش مدار ایمنی صدها مدل آسانسور مدرن و سنتی.
• سابقه درخشان با بیش از ۲۰۰ پروژه موفق: ارائه خدمات نگهداری و تعمیرات در مجتمع‌های مسکونی، تجاری و بیمارستانی سطح کشور.
• دارای گواهینامه استاندارد ملی ایران: اجرای دقیق الزامات ایمنی مطابق با آیین‌نامه‌های بازرسی دوره‌ای.
• عضویت رسمی در اتحادیه کشوری آسانسور: رعایت شفافیت مالی و تعرفه‌های مصوب صنفی.
• نمایندگی رسمی برند بین‌المللی Solarvator چین: بهره‌مندی از قطعات مرغوب، اورجینال و مقاوم با بالاترین کلاس کیفی جهانی.

مهندسان متخصص اپال آسانسور ویرا پس از حضور در محل، عیب‌یابی را بر مبنای نقشه‌های الکتریکال استاندارد انجام داده و با تجهیزات ابزار دقیق، عملکرد قفل را تثبیت می‌کنند تا ساختمان شما از دریافت تاییدیه‌های ایمنی سالیانه آسوده‌خاطر باشد.

بیشتر بدانید:تعمیر موتور گیربکس آسانسور (عیب یابی تخصصی + هزینه ۱۴۰۵)

نتیجه‌گیری

سیستم قفل درب، ضامن حفظ حیات افرادی است که به آسانسور اعتماد می‌کنند. بی‌توجهی به کوچک‌ترین اختلال در زبانه‌ها، فنرها یا پلاتین‌های برقی می‌تواند خطرات ناگواری را به همراه داشته باشد. سرویس دوره‌ای، آگاهی از رفتار قطعات و اقدام سریع برای تعمیر قفل درب آسانسور توسط مراکز معتبر و شرکت‌های مهندسی دارای گواهی، تضمین‌کننده ایمنی، آسایش و بهره‌وری مستمر تجهیزات ساختمان شما خواهد بود.
