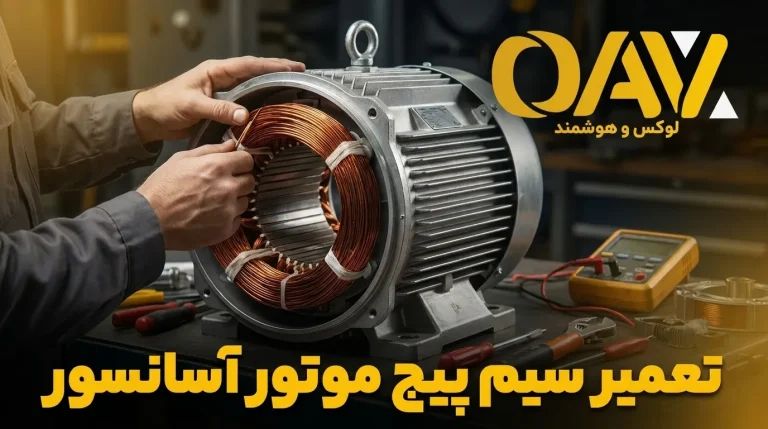

تعمیر سیم پیچ موتور آسانسور یکی از حساسترین و تخصصیترین فرآیندهای فنی در حوزه نگهداری و اورهال سیستمهای بالابری به شمار میرود. موتور به عنوان قلب تپنده آسانسور، نقشی محوری در تأمین ایمنی و جابهجایی روان مسافران ایفا میکند و سیمپیچ استاتور وظیفه تبدیل جریان الکتریسیته به گشتاور مکانیکی را بر عهده دارد.
بروز هرگونه اختلال نظیر اتصال کوتاه، فرسودگی عایق یا سوختگی در کلافهای سیمپیچ، نه تنها توقف کامل آسانسور را به همراه دارد، بلکه در صورت عدم اقدام بهموقع میتواند به شفت، روتور و تابلو فرمان خسارات جبرانناپذیری وارد کند. انتخاب روش صحیح بازسازی سیمپیچ منطبق بر استانداردهای مهندسی، ضمن کاهش هزینههای تعویض موتور، راندمان کاری سیستم را به وضعیت اولیه بازمیگرداند.
نقش و ساختار سیم پیچ در موتور آسانسور
سیم پیچ موتور آسانسور بخش استاتیکی درون الکتروموتور (استاتور) است که از کلافهای متعدد سیم لاکی مسی با خلوص بالا تشکیل میشود. با برقراری جریان برق سهفاز در این کلافها، یک میدان مغناطیسی دوار با شدت و سرعت معین شکل میگیرد که موجب چرخش روتور و به حرکت درآمدن فلکه کششی و گیربکس آسانسور میشود.
طراحی سیمپیچ موتورهای آسانسوری به دلیل استارتها و استاپهای متوالی، نیازمند رعایت استانداردهای بسیار سختگیرانه در زمینه کلاس حرارتی و مقاومت دیالکتریک است. عایقبندی ضعیف یا استفاده از سیمهای نامرغوب در فرآیند تولید یا تعمیر سیم پیچ موتور آسانسور، سبب بالا رفتن تلفات ژول، گرمای مضاعف و در نهایت سوختگی کلافها خواهد شد.

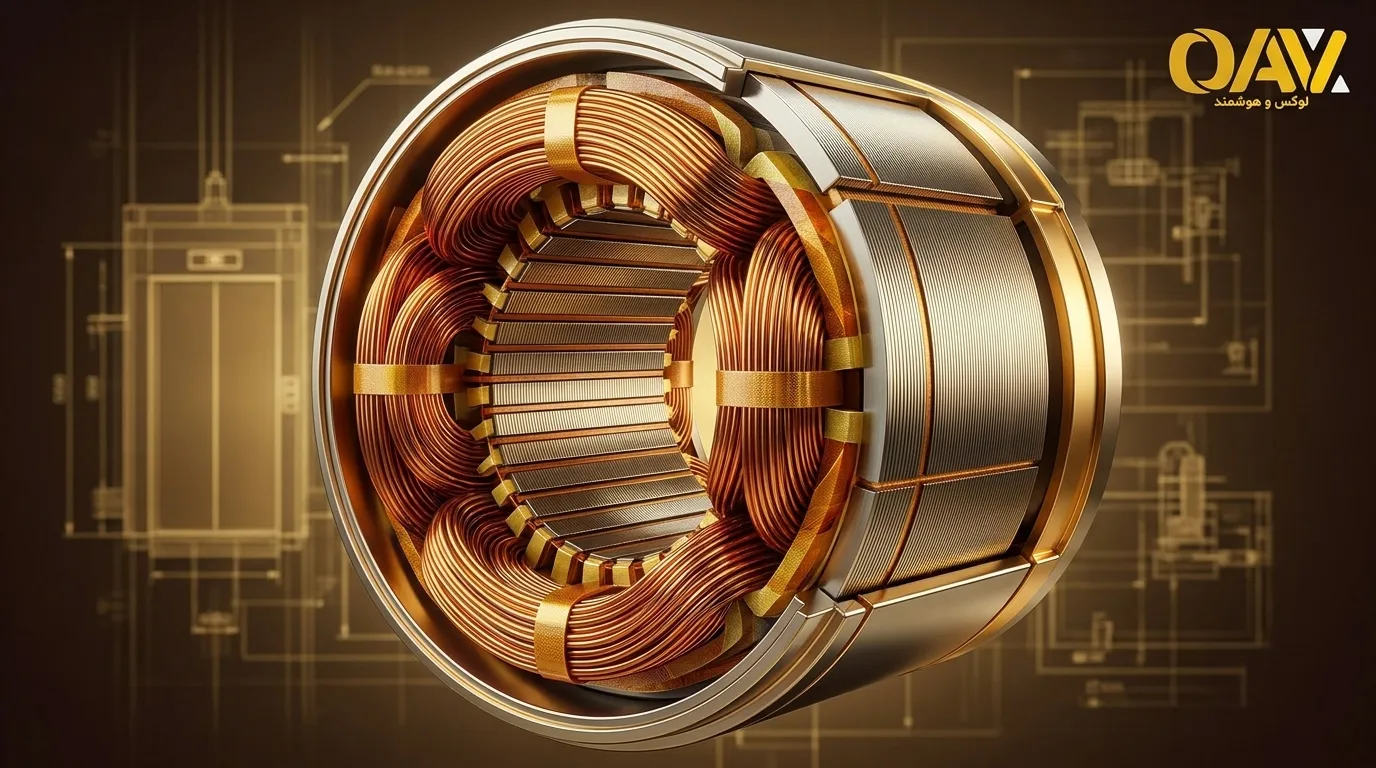

انواع سیمپیچی در موتورهای گیربکسدار و گیرلس
نوع و ساختار سیمپیچی بسته به تکنولوژی موتور متفاوت است:
- موتورهای گیربکسدار (دو سرعته و تکسرعته 3VF): در مدلهای قدیمی دو سرعته (AC-2)، دو دسته سیمپیچ جداگانه برای دور تند و دور کند درون شیارهای استاتور تعبیه میشود. در مدلهای تکسرعته مجهز به درایو (3VF)، یک دست سیمپیچ سه فاز با فرکانس متغیر مورد استفاده قرار میگیرد.
- موتورهای گیرلس (مگنت دائم / سنکرون): سیمپیچی این موتورها به صورت کلافهای متمرکز با دقت ساخت فوقالعاده بالا انجام میشود تا کمترین میزان نوسان گشتاور (Cogging Torque) و نویز صوتی را در سرعتهای مختلف تولید کند.
علائم و نشانههای خرابی سیم پیچ موتور آسانسور
تشخیص زودهنگام علائم سوختگی یا آسیبدیدگی سیمپیچ، مانع از تحمیل هزینههای سنگین به مدیران ساختمان و ساکنان میشود. مهمترین نشانههای هشداردهنده عبارتند از:
- استشمام بوی سوختگی شدید: بوی سوختگی لاک و عایقهای نسوز موتور در فضای موتورخانه اولین نشانه بروز داغی مفرط در کلافها است.
- افزایش غیرعادی دمای پوسته الکتروموتور: اگر دمای بدنه موتور حتی در ساعات کمتردد بیش از حد استاندارد باشد، نشاندهنده اضافه جریان در سیمپیچها یا از دست رفتن مقاومت اهمی است.
- پریدن مداوم کلید حرارتی یا فیوز اصلی تابلو: زمانی که عایق سیمها بسوزد، اتصال کوتاه بین فازها یا فاز با بدنه رخ میدهد که موجب قطع سریع محافظهای الکتریکی میشود.
- لرزش، کوبش و افت محسوس قدرت موتور: در صورتی که یکی از فازهای سیمپیچ نیمسوز شود یا تقارن میدانی از بین برود، آسانسور توان حمل بار نامی را از دست داده و با لرزش حرکت میکند.
- صدای غیرعادی مانند وزوز و زوزه مغناطیسی: عدم تقارن در مقاومت کلافهای سیمپیچ باعث ایجاد هارمونیکهای مزاحم و صداهای نامتعارف در موتورخانه میشود.
دلایل اصلی سوختن و آسیب به سیم پیچ موتور آسانسور
عوامل متعددی وجود دارند که سلامت شبکه سیمپیچی موتور را تهدید میکنند. شناخت این عوامل برای جلوگیری از تکرار خرابی پس از تعمیر سیم پیچ موتور آسانسور ضرورت دارد:
[نوسان ولتاژ / دوفاز شدن] ──┐
[اضافه بار مداوم (Overload)] ────┼──> [افزایش حرارت فراتر از حد مجاز] ──> [از بین رفتن عایق] ──> [سوختن سیم پیچ]
[خرابی فن و تهویه موتور] ──┤
[تعداد استارت فراتر از استاندارد] ──┘
- عدم تقارن فاز و نوسانات شدید ولتاژ: کاهش یا افزایش ولتاژ شبکه و دوفاز شدن ناگهانی برق، جریان کشی موتور را به شدت افزایش داده و در چند ثانیه لایههای عایقی را ذوب میکند.
- استفاده بیش از حد ظرفیت (اضافهبار): حمل بارهای سنگینتر از ظرفیت مجاز کابین، به خصوص در زمان غیراستاندارد بودن عملکرد مدار اورلود، فشار مضاعفی بر سیمپیچ استاتور وارد میآورد.
- خرابی سیستم خنککننده و تجمع گردوغبار: از کار افتادن فن الکتروموتور یا مسدود شدن پرههای خنککننده با غبار، مانع دفع حرارت شده و دمای کاری سیمپیچ را از مرز کلاس حرارتی فراتر میبرد.
- پایان عمر مفید عایقهای حرارتی: شارلاکها و کاغذهای عایق پس از چندین سال کار مداوم، خاصیت الاستیسیته و دیالکتریک خود را از دست داده و دچار شکست عایقی میشوند.
- تنظیمات نادرست اینورتر و اسپایکهای ولتاژ: درایوهای بیکیفیت یا تنظیمات ناصحیح پارامترهای موتور، امواج ضربهای با ولتاژ بالا (dv/dt) به سیمپیچ تحمیل کرده و موجب سوراخ شدن لایههای لاک سیم میشوند.
بیشتر بدانید:تعمیر موتور گیربکس آسانسور (عیب یابی تخصصی + هزینه ۱۴۰۵)
مراحل گامبهگام و استاندارد تعمیر سیم پیچ موتور آسانسور
فرآیند بازسازی و سیمپیچی مجدد موتورهای آسانسور باید در کارگاههای مجهز و با استفاده از ابزارهای دقیق محاسباتی و اندازهگیری انجام شود.
۱. تست الکتریکی و عیبیابی تشخیصی اولیه
پیش از باز کردن کامل موتور، تکنسین با دستگاههای تست میگر (تست مقاومت عایقی در ولتاژ ۵۰۰ تا ۱۰۰۰ ولت) و میکرواهممتر، مقاومت کلافهای فازها و اتصال به زمین را میسنجد تا میزان آسیب را به دقت تعیین نماید.
۲. دمونتاژ، خروج روتور و نقشهبرداری سیمپیچی
موتور به کارگاه منتقل شده و با پولیکشهای هیدرولیک، فلکه و کاسه نمدها باز میشوند. در ادامه، آرایش کلافها، تعداد دور هر شیار، گام سیمپیچی، ضخامت سیم لاکی و نحوه اتصال ستاره یا مثلث مستندسازی میشود.
۳. کلافبرداری و پاکسازی استاتور
سیمهای سوخته با دقت و بدون آسیب به ورقههای سیلیس استاتور خارج میشوند. پس از آن، هسته با مواد شوینده صنعتی تمیز و پلیسهگیری میشود تا هیچگونه سوختگی در شیارها باقی نماند.
۴. عایقبندی شیارها (Slot Insulation)
شیارهای فلزی استاتور با کاغذهای نسوز استاندارد نظیر نومکس (Nomex) یا مایلار با کلاس حرارتی F یا H عایقبندی میشوند تا سیمها با بدنه تماس پیدا نکنند.
۵. کلافپیچی و جایگذاری سیمهای مسی
سیمهای لاکی مسی خالص با قطر مشخص، توسط دستگاه بوبینپیچ آماده شده و داخل شیارهای استاتور قرار میگیرند. استفاده از دستکش و ابزار مناسب برای جلوگیری از خراش لایه لاک در این مرحله الزامی است.
۶. فرمدهی، سربندی و نخبندی (Lacing)
سر سیمها مطابق نقشه استاندارد به ترمینال (تخته کلمپ) متصل شده و تمامی کلافها با نوارهای مخصوص محکم به هم دوخته میشوند تا تحت تأثیر نیروهای الکترودینامیکی در استارتهای مکرر حرکتی نداشته باشند.
۷. شارلاکزنی و پخت در کوره حرارتی
استاتور درون مخزن غوطهوری شارلاک عایق وارد شده و سپس در کورههای با دمای کنترلشده پخته میشود. این مرحله استحکام مکانیکی سیمپیچ را تثبیت کرده و فضای خالی میان رشتهها را پر میکند.
۸. مونتاژ مجدد، تعویض بلبرینگها و تست بیباری
پس از خنکسازی، موتور با بلبرینگهای نو مونتاژ میشود. در نهایت، تستهای جریان بیباری، تعادل فازها، ارتعاشسنجی و تست عایقی با ولتاژ بالا (Hi-Pot) اجرا میشود.
مقایسه تعمیر سیم پیچ موتور آسانسور با تعویض کامل موتور
یکی از سوالات رایج خریداران و مدیران ساختمان، بررسی توجیه اقتصادی تعمیر در برابر تعویض است. جدول زیر این دو راهکار را به صورت فنی و مالی مقایسه میکند:
| مؤلفه ارزیابی | تعمیر سیم پیچ موتور آسانسور | خرید و تعویض کامل موتور |
|---|---|---|
| هزینه تمامشده | حدود ۳۰ تا ۴۵ درصد قیمت موتور نو | ۱۰۰ درصد قیمت نو به همراه لوازم جانبی |
| مدت زمان توقف آسانسور | بین ۳ تا ۶ روز کاری | معمولاً ۱ تا ۳ روز (در صورت موجودی در بازار) |
| کیفیت عملکرد نهایی | ۹۰ تا ۹۵ درصد راندمان موتور کارخانه | ۱۰۰ درصد استاندارد کارخانهای |
| تغییر در ساختار فیزیکی | عدم نیاز به شاسیکشی جدید | احتمال نیاز به اصلاح شاسی و سیمبکسل |
| گارانتی قطعه | ۶ تا ۱۲ ماه ضمانت کارگاهی | ۱۲ تا ۲۴ ماه ضمانت شرکتی |
| توجیه اقتصادی | بسیار بالا در موتورهای اروپایی و گرانقیمت | مناسب برای موتورهای فرسوده با آسیب پوسته |

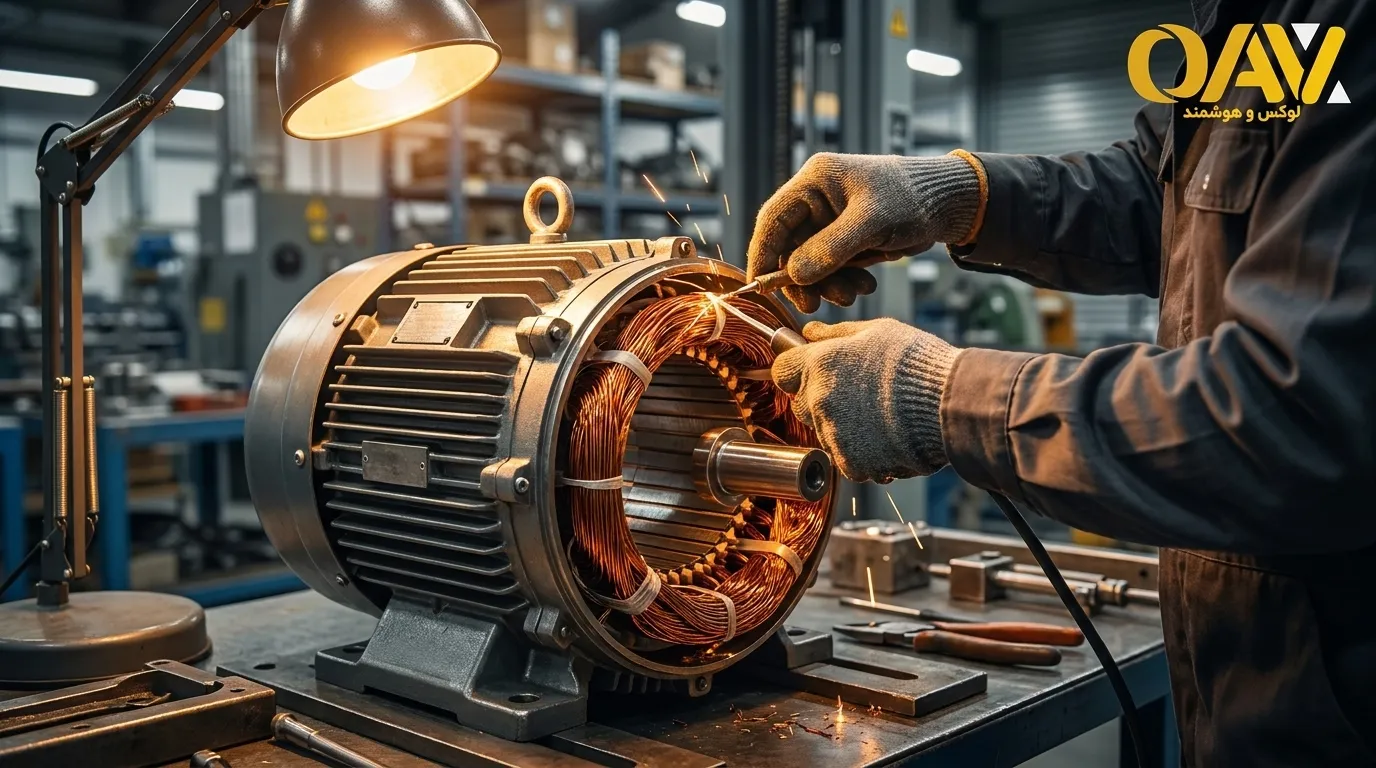

عوامل مؤثر بر هزینه تعمیر سیم پیچ موتور آسانسور
تعیین قیمت نهایی در فرآیند تعمیر و سیمپیچی به فاکتورهای مختلفی وابسته است:
- توان و کیلووات موتور: هرچه قدرت موتور بیشتر باشد، مقدار مس مصرفی، زمان کارگاهی و عایقهای مورد نیاز افزایش مییابد.
- نوع و فناوری موتور: سیمپیچی موتورهای گیرلس و مگنت دائم به تخصص و دقت بسیار بالاتری نسبت به موتورهای گیربکس ساده نیاز دارد و بالطبع هزینه آن بیشتر است.
- کلاس عایقی سیم و شارلاک: بهکارگیری سیمهای مسی دابل لاک با کلاس حرارتی H (تحمل تا ۱۸۰ درجه سانتیگراد) در مقایسه با کلاسهای ضعیفتر هزینه متفاوتی ایجاد میکند.
- خدمات تکمیلی کارگاهی: خدماتی مانند تراشکاری شفت، تعویض لنتهای ترمز، تابگیری روتور و تعویض بلبرینگهای دور بالا در پیشفاکتور نهایی لحاظ میشوند.
- موقعیت و ابعاد موتورخانه: سختی باز و بست موتور و جابهجایی آن به بیرون از ساختمان در موتورخانههای با دسترسی سخت بر هزینههای اجرایی مؤثر است.
نکات کلیدی جهت پیشگیری از آسیب مجدد سیم پیچ و نیاز به تعمیر سیم پیچ موتور آسانسور
برای تضمین طول عمر سیمپیچ تعمیرشده و جلوگیری از خسارت مجدد، رعایت موارد زیر الزامی است:
- سرویس و نگهداری دورهای ماهانه توسط تکنسینهای مجاز و بررسی وضعیت حرارتی الکتروموتور
- تنظیم صحیح رله بی متال، سنسورهای حرارتی (PTC) و مدار کنترل فاز در تابلو فرمان
- تنظیم اصولی شتاب راهاندازی و توقف در پارامترهای درایو 3VF جهت کاهش ضربات الکتریکی
- اطمینان از عملکرد دائمی فن خنککننده و نظافت شیارهای استاتور از ذرات گردوغبار و روغن
- تست سالانه مقاومت عایقی کلافها با دستگاه میگر برای پایش وضعیت فرسایش لاک سیمها
بیشتر بدانید:چک لیست سرویس و نگهداری آسانسور
نتیجهگیری تعمیر سیم پیچ موتور آسانسور
موتور آسانسور بخش کلیدی و گرانبهای سیستمهای حملونقل عمودی است که سلامت سیمپیچ آن نقشی تعیینکننده در ایمنی و کارکرد بدون وقفه دارد. آسیبدیدگی کلافها لزوماً به معنای نیاز به خرید یک موتور نو نیست؛ بلکه با اجرای مهندسی و دقیق تعمیر سیم پیچ موتور آسانسور با بهکارگیری مس خالص، عایقهای کلاس حرارتی بالا و انجام تستهای بالانس و میگر، میتوان کارایی و گشتاور موتور را تا حد ایدهآل احیا کرد.
کلید موفقیت در این فرآیند، سپردن کار به تیمهای فنی دارای گواهیهای معتبر و تجهیزات کالیبره کارگاهی است.
خدمات تخصصی سیم پیچی موتور آسانسور در اپال آسانسور ویرا
شرکت فنیمهندسی اپال آسانسور ویرا با بیش از یک دهه تجربه مستمر، اجرای موفق بیش از ۲۰۰ پروژه صنعتی و ساختمانی و برخورداری از پروانه رسمی از سندیکای صنایع آسانسور و پله برقی ایران، یکی از نامهای قابل اتکا در حوزه اورهال و تعمیرات تخصصی سیستمهای بالابری در کشور است.
این مجموعه به عنوان نماینده رسمی برند بینالمللی Solarvator در ایران، با بهرهگیری از کارگاههای پیشرفته سیمپیچی، مواد اولیه با استاندارد بینالمللی و دستگاههای تست دقیق مغناطیسی، خدمات سیمپیچی مجدد انواع الکتروموتورهای گیربکسدار و گیرلس را با ضمانتنامه معتبر ارائه میدهد.
جهت دریافت مشاوره فنی، اعزام کارشناس برای تست میگر و دریافت پیشفاکتور تعمیر سیم پیچ موتور آسانسور با شمارههای پشتیبانی مجموعه تماس حاصل فرمایید.
